Geberit Spoelsystemen – Bedieningspaneel Met Pneumatische Spoelactivering Bedieningsplaat Type 01, Wit Alpine 116.011.11.5

Bediening van urinoirspoeling met pneumatische bediening

• voor handmatige bediening van urinoirspoeling
• voor Geberit installatie-elementen voor urinoir met frontbediening
• voor Geberit installatie-elementen voor urinoir met planchetbediening
• voor montage in ruwbouwsets voor bediening van Geberit urinoirspoeling (vanaf productiejaar 2009)

Kenmerken

• bedieningsplaat met veiligheidsvergrendeling
• pneumatische instelling van de spoeltijd
• lage bedieningskracht
• kleine slagbeweging
• bediening van de spoeling bij loslaten van de bedieningsplaat
• het spoelvolume kan met de regelschroef van de ruwbouwset tot 0,5 l per spoeling worden gereduceerd
• kraangroep II conform DIN 4109

Technische informatie

• stromingsdruk 100–800 kPa
• maximale testdruk water 1600 kPA
• maximale testdruk water / inert gas 300 kPA
• relatieve luchtvochtigheid 100%
• maximale watertemperatuur 30 °C
• bedieningskracht < 12 N
• berekende volumestroom 0,11 l/s
• minimale overdruk voor berekende volumestroom 100 kPa
• volumestroom bij een druk van 1 bar zonder doorstromingsbegrenzer 0,3l/s
• volumestroom bij een druk van 1 bar met doorstromingsbegrenzer 0,24l/s
• instelbereik spoeltijd 4/8/12 s

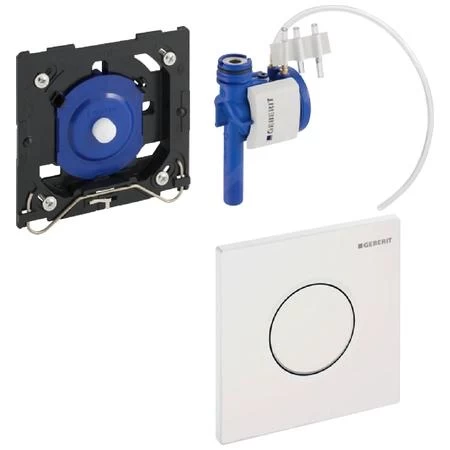

De verpakking bevat

• bedieningsplaat type 01
• pneumatische spoelactivering, voorgemonteerd op bevestigingsframe
• pneumatisch ventiel
• bevestigingsmateriaal

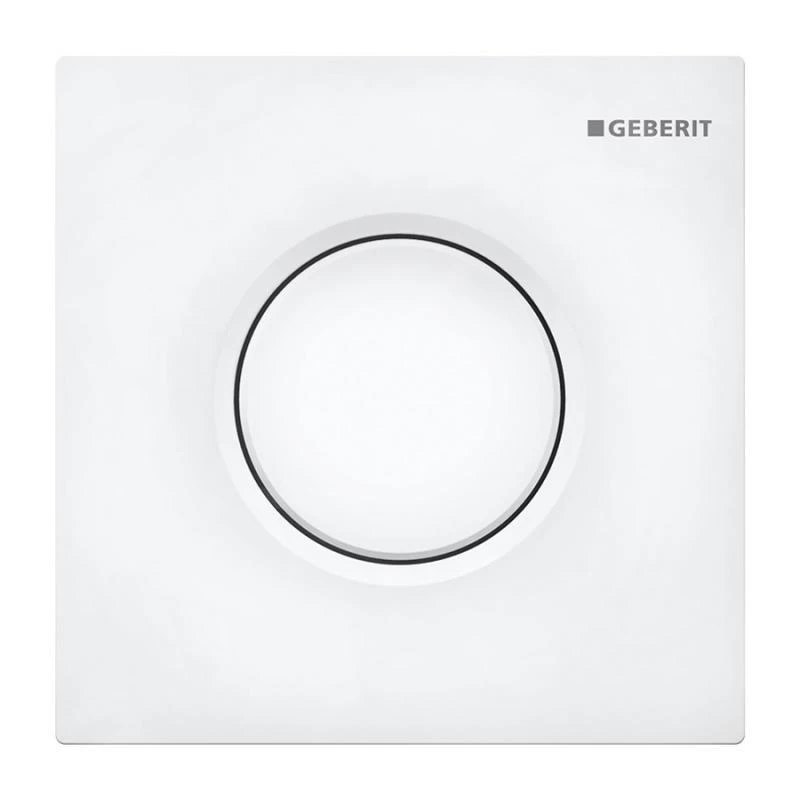

 illustratieve foto
